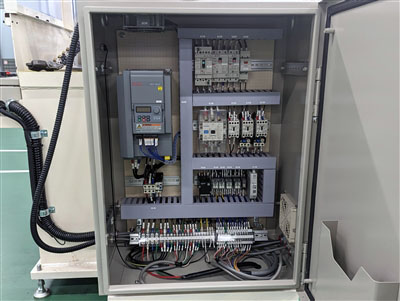

電気制御盤の製造・修理
産業装置用制御盤の製作・修理に対応します
主に圧延機、巻取装置、搬送装置などインバーターを使用した制御回路を設計製造いたします。
また装置の製造から年月が経ってしまい、修繕用部品のメーカー対応ができなくなった装置の制御盤更新などご相談ください。
修繕のため装置が稼働できない期間をなるべく短くできるようご提案いたします。
簡単にモーター回転数を制御できるインバーターオールインワンセットもご用意していますので、ご利用頂けましたら幸いです。
お見積りに必要な情報
制御盤のお見積りを制作するために下記の情報をヒヤリングいたします。
主に入力と出力から構成されます。
入力（例）
押ボタン 起動
押ボタン 寸動
押ボタン 停止
セレクター 補機のON OFF
セレクター 低速 中速 高速
ボリューム インバーター周波数設定
エンコーダー
リミットスイッチ 停止信号 インターロック
温度センサー 電気炉など
フロートセンサー 水位
出力（例）
インバーター モーター出力（KW）
開閉器 ポンプなど
補機ON OFF
ヒーター ON OFF
起動ランプ
停止ランプ
モーター周波数
カウンター カウンターストップ
回転灯出力
入力情報と出力情報から制御盤を設計いたします。

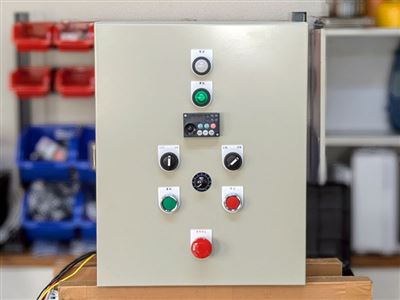

モーター回転制御用インバーターオールインワンパッケージ

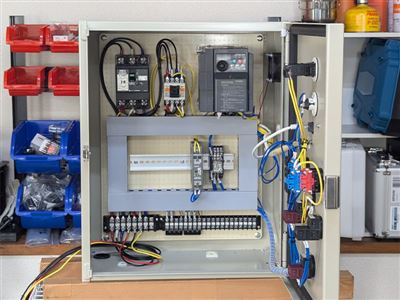

モーターの回転制御に必要なインバーターと操作盤をオールインワンパッケージにしました。
２タイプで一体型とリモコン仕様になります。
※リモコン仕様の場合は制御盤本体のスイッチは、電源スイッチ及び電源ランプ、インバーター操作リモコンのみになります。
※リモコンは次項の標準型、簡易型から選択ください。
インバーター制御用リモコン

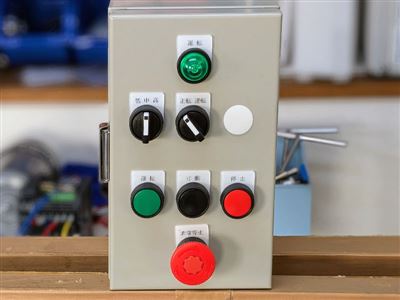

標準型リモコン
リモコン標準型
非常停止ボタンを含め最大８スイッチを取り付けることができます。
パイロットランプ
低中高3速度セレクタースイッチ※ボリュームタイプに変更可
正転・逆転セレクタースイッチ
運転
寸動
停止
非常停止
など

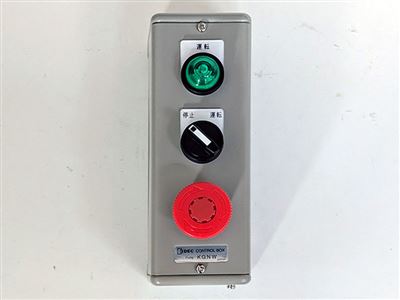

簡易型リモコン
リモコン簡易型
最大3スイッチを取り付けることができます。
基本構成は
１．パイロットランプ
２．正転・停止・逆転セレクタースイッチ
３．非常停止
簡易型リモコンはパワーサプライ、リレーを使用せず、直接インバーターへ接続します。そのため自己保持回路が組めず、運転・停止はセレクタースイッチとなります。
インバーターによっては24V出力が無く、パイロットランプへの電源供給ができない場合があります。
※三菱電機製は2.4Wの出力があるためランプの点灯が可能です。
※両タイプともに配線の長さをご指定ください

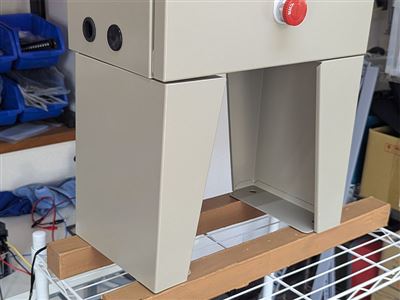

キャビネットスタンドについて
各モデルにはオプションでキャビネットスタンドを選択できます。
高さは下記になります。
150mm
300mm
600mm
※倒れやすくなるため8mmのアンカーで固定する必要があります。

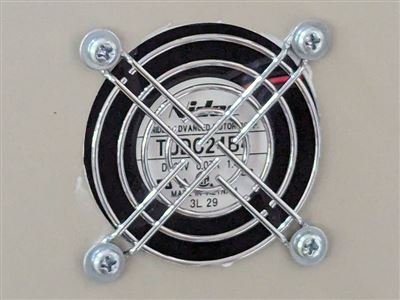

クーリングファン
インバーター出力が1.5kw以上のモデルにはクーリングファンが付属します。
夏季の運転でのトリップを防止します。
