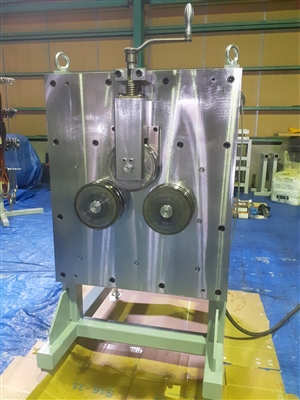

コイリング装置の製作
概要：金属のバー材をコイル状に巻き癖をつけるためのコイリング装置です。
下段の２ロールが駆動し、上部のロールを押し付けることで曲率を設定します。
カタログのダウンロード3ロールコイリングマシン PDF
１−１）名 称 3ロール式コイリング装置
１−２）ロール寸法 ロールφ100 φ60
１−３）矯正材料 HV300程度までのコイル材
φ100ロール：MAXφ13.0
φ60ロール ：MAXφ8.0
１−４）モーター 0.75kw ACモーター
１−５）送り速度 5.0ｍ／min定回転※インバーターはオプション
１−７）設置面積 幅：600mm 奥行：600mm 高さ：1200mm
１−８）重 量 約200kg
