ロールレベラー装置の製作
フラットバー用のロールレベラー装置の設計製造をします。
レベラーロールが駆動する方式とプッシャーロール駆動でレベラーロールは従動方式の２タイプがあります。
レベラーロールが駆動する方式は強い荷重をかけることができ、硬材や断面性が大きい材料に適しますが装置が複雑になりのコストが高くなります。
プッシャータイプは装置が単純な構造のためコストは抑えられますが、強い荷重をかけるとプッシャーロールがスリップするため軟材に適します。
用途に応じてロールの段数や構造を設計します。
精密矯正装置について
精密矯正装置についての概要

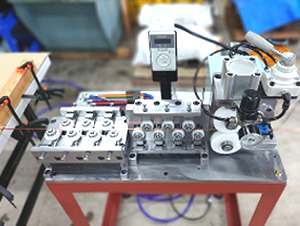

カタログのダウンロード平角線用非駆動式HVロールレベラー PDF
レベラーロール：φ30×7.0mm（ナイロン樹脂巻ベアリング使用）
ピンチロール： φ70×20mm MCナイロン
ロール駆動方式 上下ロールドライブ加圧 エアーシリンダー推力
ワークサイズ：MAX幅2.0mm×厚み1.2mm
駆動モーター：スピードコントロール型モーター
90〜200Ｗ 100Ｖ ※ワーク材質及び最大速度により設定
送り速度：ＭＡＸ6.0ｍ／ｍｉｎ（可変速）
設置面積：幅600×奥行470×高さ300mm
重 量：約20ｋｇ
その他
本装置は治具扱いのため取扱説明書は準備がありません。
本装置は治具扱いのためアクリル製安全カバーは含まれていません
本装置は治具扱いのため客先工場設置及び運転作業は有料になります。
平角線用80D型駆動式汎用レベラー装置
簡易型のレベラー装置を製造販売します。
標準は調整しやすい５本ロールですが、カスタムでロール本数は増やすことができます。
矯正できる最大サイスは、8.0*15*Lです
社内に設備がありますのでいつでも見学ができます
平角線用80D型駆動式汎用レベラー装置の概要
カタログのダウンロード平角線用80D型駆動式汎用レベラー PDF

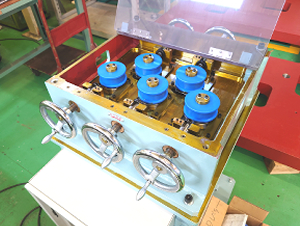

平角線用80D型駆動式汎用レベラー
手動歪調整式
対象材質：SUS Fe合金 Ni合金 Cu合金 Al合金 純金属
３ロール駆動 ２ロール従動
※ロール段数は増やすことが可
※ロール材質は変更可
※丸棒の矯正不可
装置仕様
ワーク：10.0×15.0mm
ロール：φ80mm×5本
標 準：ジュラコン製ローラー
ギャップ調整：手動式
ロールスピード10ｍ/min
アクリル製安全カバー付き
モーター：0.2kw×3台
電源：AC100V
装置寸法：
幅：650mm
奥行：695mm
高さ：960mm
SKDロール：オプション
インバーター：オプション

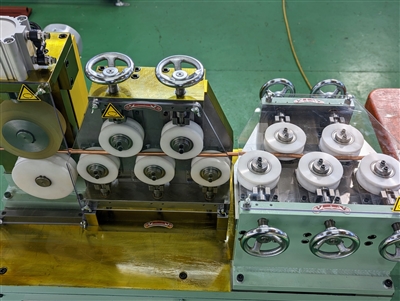

100D型HVレベラー装置
カタログのダウンロード100D型HVレベラー装置 PDF
名 称：１００D型ＨＶロールレベラー装置
レベラーロール寸法：レベラーロールφ１００mm 樹脂ロール ※SKDロールへ変更可
入側ピンチロール：φ１２０mmロール材質 上：ウレタンロール 下：MCナイロン
ピンチロール駆動によるプッシュ方式 上下ロールドライブ
加 圧 エアーシリンダー推力
材 質：硬質材：ＭＡＸφ６．０mm程度 軟質材：最大φ１０．０mm程度
対応形状：丸線 角線 異型断面
モーター ：０．２KW〜１．０ＫＷ ※素材強度、送り速度により選択
送り速度：ＭＡＸ１０．０ｍ／ｍｉｎインバーター可変速
設置面積：１１５０〔ｍｍ〕（幅）×８０６〔ｍｍ〕（奥行）×１１２０〔ｍｍ〕（高さ）
重 量： 約３００〔ｋｇ〕
その他 ：仕様はロール駆動方式など柔軟に変更可能
