矯正加工とは

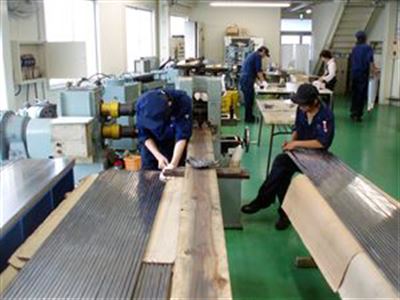

矯正作業





















熱処理や残留応力によって、曲がってしまった材料(金属の板や丸棒、フラットバー)の曲がりを矯正する作業です。



板材などはレベラーロールというロールを通して、歪を修正するレベラー矯正が適しています、レベラー矯正が出来ないような厚板や強度がある材料は、プレスを使用して矯正します。
フラットバーなどはレベラーロールと定盤を使用した手作業での矯正作業があります。熱処理による曲がりなどおおまかな矯正は、レベラーロールで矯正し、特に精度を要求される矯正作業は手作業で行なっています。


曲がり、ひずみ矯正の工程

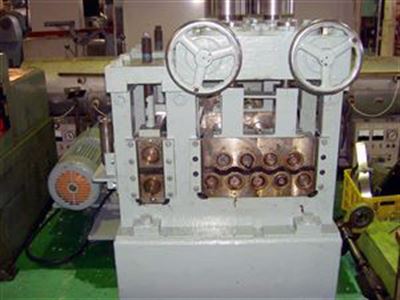

レベラーマシン レベラー装置です。

最初の工程では、レベラーロールを通すことで、大きい曲がりやひずみを除去します。
レベラー装置は、ロール径がφ80mmとφ30mmの2機種設備があり、材料の寸法によって使い分けます。

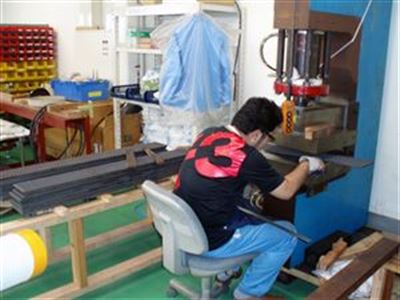

プレス矯正 プレス矯正です。

レベラー矯正が出来ないような厚みのある材料や強度がある材料は、油圧プレスを使用して矯正します。

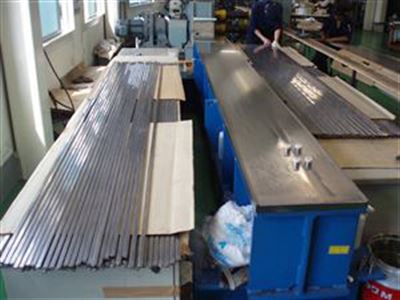

矯正用定盤

手作業での矯正に使用する定盤です。

熟練した技術が必要ですが、1000mm/0.1mmまでの矯正ができます。
特に精度を要求される場合に使用します。

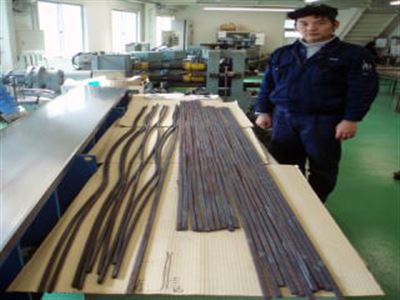

熱処理で曲げてしまった材料です。

このような状態になっても、修正することが可能です。



酸化皮膜除去について

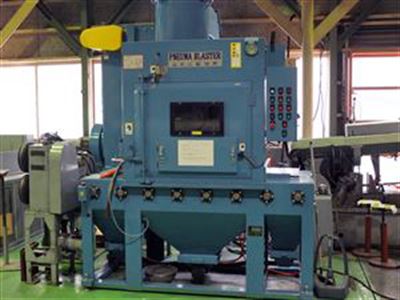

ブラスト装置 弊社では酸化皮膜の除去作業ができます。



バー材専用のサンドブラスト装置で、上下から同時にメディアを吹き付けます。
サンドブラストのメディアにはステンレスのカットビーズを使っていますので、アルミナ等のコンタミが発生いたしますん。

酸化皮膜除去

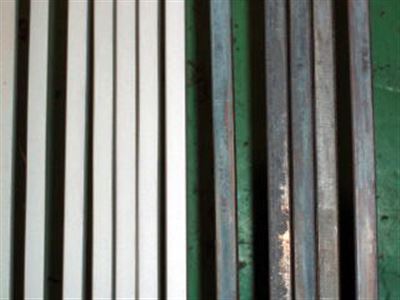

右が酸化皮膜が注いた状態で、左が酸化皮膜除去の処理後の状態です。
綺麗にスケールが除去できます。
表面はザラザラした梨地になりますが、処理後に圧延ロールを通すことで、ツルツルの表面にすることができます。



よくあるご質問

Q、持込材料の対応は?
A、もちろん大歓迎です、それにより多鋼種の材料を曲がり修正、ひずみ矯正するノウハウがございます。



Q、最小の加工ロットは?
A、逆に少量ならば1本からでも曲がり修正、ひずみ矯正することができます。



Q、量産対応は?
A、弊社では、「少量、短納期」を掲げていますので、量産は得意ではありません。



Q、曲がり修正、ひずみ矯正できるサイズは?
A、板厚:T=1.0mm〜10.0mm 板幅:W=5.0mm〜30mm 長さ:最大4000mm



Q、直線度の精度は?
A、一般公差:JIS準拠 1.0mm/m  特殊作業:0.1mm/m



Q、丸線のレベラー切断はできますか?
A、丸線のレベラー切断は、外注加工にて対応いたします。



Q、納期について
A、材料到着から、2-3日程度で出荷できます。



Q、加工に立ち会うことは出来ますか?
A、大丈夫です、お客様と品質確認しながら加工できます。



Q、品質規格は?
A、ISO9001:2008 No,QAIC/JP/0546-Bを取得しています。

対応できる鋼種

多くの鋼種の曲がり修正、ひずみ矯正に対応できます。
基本的になんでもチャレンジいたします



純 金 属   ニッケル チタン アルミニウム 銅 モリブデン ニオブ etc
ステンレス   SUS304 316L 410 430 420J2 etc
低膨張合金 36インバー(FN-36) 42アロイ(42Ni) コバール(Kovar)
磁性合金   パーマロイ(PC)(PB) SYO磁性軟鉄 珪素鋼
抵抗合金   コンスタンタン’CN49) ニクロム(NCH)
耐熱合金   インコネル(I-601) ハステロイ(H-X) SUH660 ナイモニック
耐蝕合金   インコロイ(I-825) ハステロイ(HC276)(HC-22)

品質管理

ISO









QAチームによる徹底した品質管理体制で製造しております。
ISO9001:2008 No,QAIC/JP/0546-B
