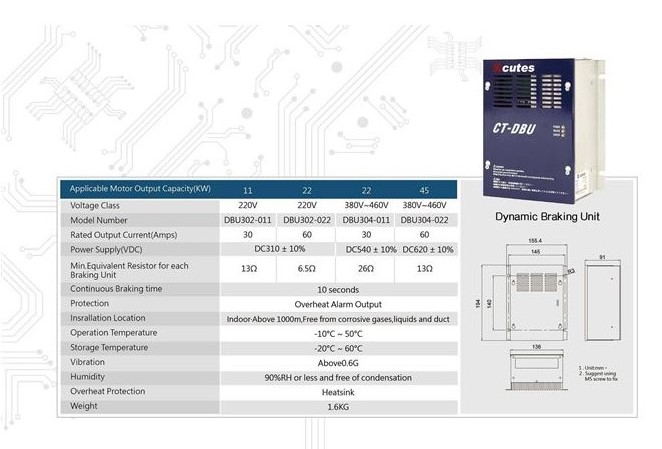

ダイナミックブレーキングユニット
ダイナミックブレーキについて
3.75ｋｗ〜11ｋｗのCutesインバーターには、ＤＢＵダイナミックブレーキユニットが内蔵されています。
モーターを短時間で停止させる場合、モーターは発電機となり回生電流が発生します。
そのためインバーターへ逆流するため制動抵抗器を取り付けることで回生電流を吸収します。制動抵抗器が無い場合インバーターに電流が流れ込むため過電圧エラーになります
CT-2000シリーズ
3.7KW〜11KWまで→DBU内蔵 制動抵抗はオプション
15KW以上→DBUオプション 制動抵抗はオプション
CT‐3000シリーズ
3.7KW〜7.5KWまで→DBU内蔵 制動抵抗はオプション
11KW以上→DBUオプション 制動抵抗はオプション

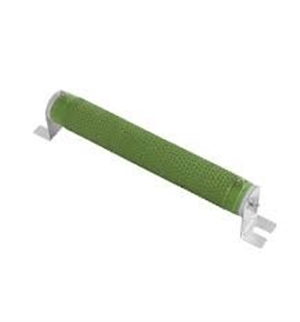

制動抵抗器について
制動抵抗器はブレーキに必要なエネルギーを吸収できる容量を選択する必要があります
急制動や回転エネルギーの大きい場合ほど容量が大きいものを設置します
装置のモーターを起動してから最高回転に達する時間と、消費電流値から必要な容量を計算します
